吊り戸の納まりを検討するには

横須賀市のリフォーム現場で、自転車置き場、バイクの車庫を修理する事になりました。

出入り口には吊り戸を使いますので納まりを検討します。

ガイドレールにC60×30×10×2.3を使いますので吊り戸金具とCチャンネルを書いて

納まりが心配なので検討しました。

チャンネルの断面は、ここから引用させていただきました。

吊り戸戸車周囲の部品図は、現物をノギスで測って作成したものですので多少誤差があります。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

吊り戸納まり検討6吊り戸納まり検討4

CチャンネルのDXFデータを取り込み、戸車を重ね合わせたところ

吊り戸納まり検討7 吊り戸納まり検討

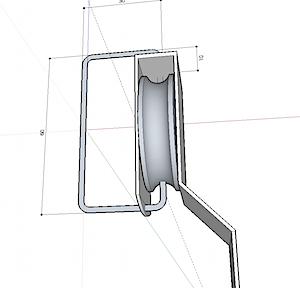

C60と戸車を組み合わせた図、二景

これでは引っかかって、納まりません。

吊り戸納まり検討2吊り戸納まり検討3

C75と戸車を組み合わせた図、右X線モード

これでようやく納まります。

C75で納まることがわかりましたが、困った事にC60を買ってきてしまいました。
